Das Problem: Die Platine weist nur 2mm Bohrungen zur Montage auf.
um die Kamera einfacher montieren zu können, wird diese Möglichkeit vorgestellt.

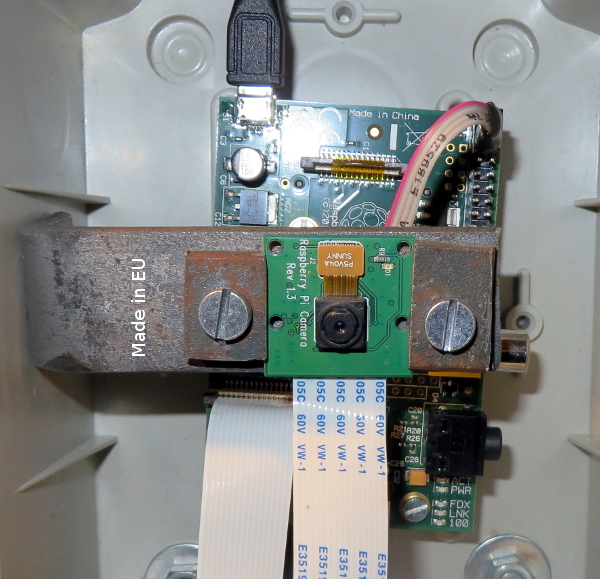

Der erste Prototyp im
eingebautem Zustand.

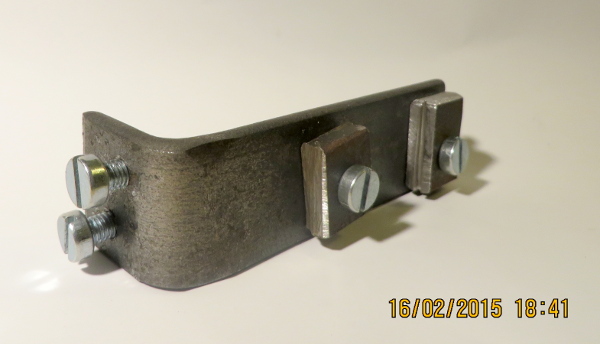

Der Halter mit Platten
und Schrauben.

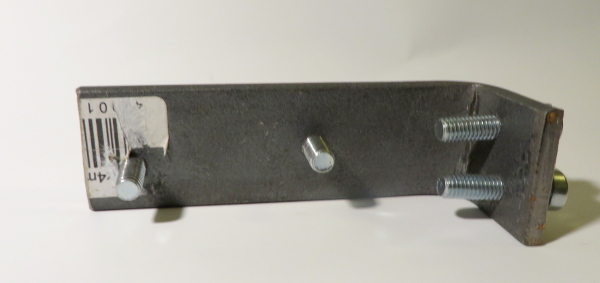

Der Halter von der
Unterseite.

Downloadliste:

Teil Nr. 1   Der Halter (technische Zeichnung)

Teil Nr. 2  Die Fassungs-Platte (technische Zeichnung)

Teileliste  Die Teile, die notwendigen Werkzeuge und ein paar Bemerkungen.
