Verwendung eines Temperatur-Feuchte-Sensors zur Fernüberwachung eines Getreide-Satztrockners über einen Raspberry Pi

Einleitung

Der Einplatinencomputer Raspberry Pi wird hier zur Abfrage eines kombinierten Sensors eingesetzt.

Der Sensor selbst kommt von der Firma Sensirion, für Entwickler am Raspberry Pi stellt diese Firma Informationen zur Verfügung. Das Board, auf dem dieser Sensor verlötet wurde, kam von der Firma Emsystech: emsystech.de/produkte/feuchtigkeitssensor-sht21/ Wie aus der Seite ersichtlich ist, ist das Breakoutboard nicht mehr lieferbar.

Getreidetrocknung

Ein Probelauf mit feuchter Gerste im Satztrockner ergab folgende Diagramme:

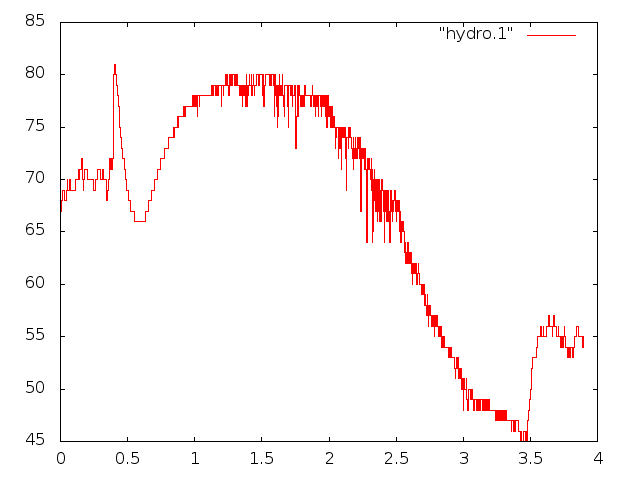

Ordinate: rel Luftfeuchte in %
Abszisse: Zeitverlauf 1 entspr. 1 std.

Im Laufe der Messung lief ca 2 Stunden der Brenner der Trocknung und anschließend noch ½Stunde das Gebläse.

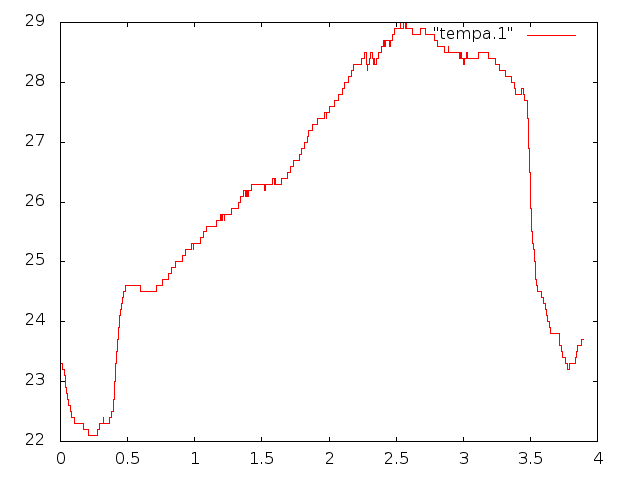

Ordinate: Lufttemperatur in °C
Abszisse: Zeitverlauf 1 entspr. 1 std.
